10kV、20KV 箱式变电站
总则；
1.概述
YB□-24/0.4-1250(F·R)型户外预装式变电站(欧式)
产品简介：广泛用于城市电网改造、住宅小区、高层建筑、工矿、宾馆、商场、机场、铁路、油田、码头、高速公路、光伏发电、风力发电、新能源汽车充电桩及临时用电设施等户内、外场所。

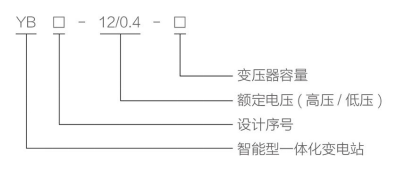

2.型号含义

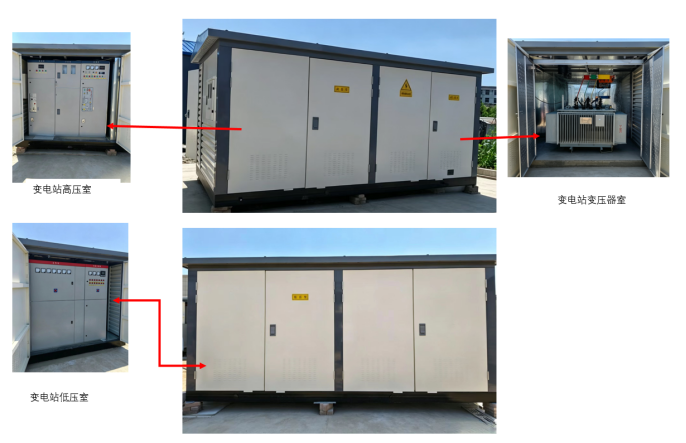

3. 整体结构
箱变外壳部分采用
箱变分高压室、变压器室、低压室（欧式）或高压舱、变压器舱、低压舱（美式），全封闭、防雨雪、防尘、防鼠、隔热设计。
高压室：进线负荷开关 高压计量柜、变压器保护柜断路器柜内安装 熔断器、避雷器、互感器、微机保护、带电显示器等
变压器室：选用低损耗、油浸式、全密封S9、S10、S11、S13、S14、S20、SCB13系列变压器，也可选用树脂绝缘环保型干式变压器,根据客户需求可配有小车，变压器可方便地进出。
低压室：进线柜、出线柜、智能电容补偿柜（新能源充电桩采用SVG补偿）、低压计量柜、低压断路器
注；光伏发电及风电内部设有防孤岛装置
4.正常使用条件
1.海拔高度不超过1000m◇环境温度:-25℃~+40℃
2.相对湿度:日平均值不大于95%,月平均值不大于90%
3.安装场所:无火灾、爆炸危险、导电尘埃、化学腐蚀性气体及剧烈震动的场所，若超出以上条件时，用户可与我公司协商。
5.执行标准
本产品符合下列标准:
· GB/T 17467《高压 / 低压预装式变电站》
· GB 50149《电气装置安装工程 母线装置施工及验收规范》
· GB 50150《电气装置安装工程 电气设备交接试验标准》
· DL/T 5352《高压配电装置设计技术
· 基础尺寸按厂家图纸，混凝土强度≥C20，水平误差≤5mm。
· 基础预埋接地扁钢（-50×5mm），接地电阻≤4Ω，与箱变底座可靠连接。
· 电缆沟畅通，做好防水、防渗、防鼠处理。

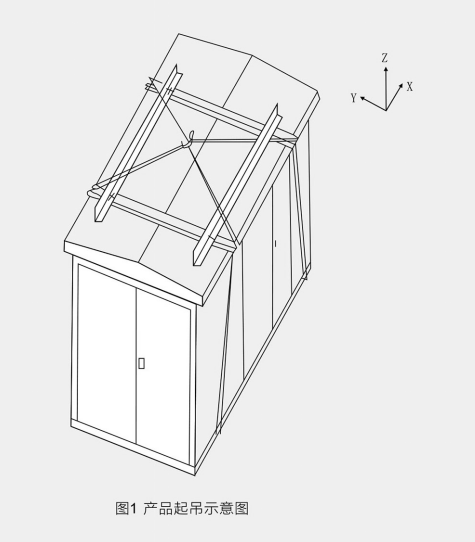

1）箱变就位：平稳放置，固定地脚螺栓，外壳可靠接地。
2）高压接线：10kV 电缆接入高压柜，连接紧固，绝缘良好，相序正确。
3）低压接线：0.4kV 母线连接，三相平衡，中性线可靠接地，电容补偿柜接线正确。
4）二次接线：保护、测量、控制回路接线正确，端子紧固，标识清晰。
1）. 外观：外壳无变形、无破损，门锁完好，密封良好。
2.）接线：所有连接螺栓紧固，无松动、发热痕迹。
3）.绝缘：高压侧对地绝缘≥1000MΩ，低压侧对地≥500MΩ（2500V 摇表）。
4）.接地：接地系统完好，接地电阻≤4Ω。
5）.：油浸式变压器油位 / 温度 / 瓦斯正常，无渗漏；温控器、风机正常。
6）.保护定值：按设计整定，微机保护、熔断器、断路器定值正确。
1）.高压侧合闸→变压器空载运行 2 小时→低压侧合闸→空载运行 2 小时。（变压器必需在吊装完毕静止24小时候后对变压器送电）
2）.监测：电压（10kV±5%、0.4kV±7%）、电流（空载电流≤5% 额定）、温度、声响（均匀嗡嗡声，无异响）。
3）.无异常后，逐步带载，满负载运行 24 小时，各项参数正常即为合格。
7、◆维护及保养
1）、产品中元器件按各自的技术要求维护:
2）、若选用的变压器为油浸式，每年应按规定至少进行一次油样分析检查
3）、运行中的高压侧开关设备，经20次带负荷或2000次无负荷分合闸操作后，应检查触头情况和灭弧装置的损耗程度，发现异常应及时检修或更换。
4）、低压开关设备自动跳闸后，应检查分析跳闸原因，待排除故障后，方能重新投运
5）、避雷器每年应在雷雨季节到来之前进行一次预防性试验
*产品附有装箱单、合格证、安装使用说明书、电气接线图和本产品所采用的主要元件设备的说明书，钥匙操作工具以及根据协议书提供的备品备件。
变电站结构图
订货须知订货时须提供以下资料:
◆箱式变电站型号、数量
◆变压器的型号
◆高压和低压一次接线方案及主要元件的型号和参数
◆外壳的材料及颜色。
